Çok kanallı kızılötesi radyasyon ölçüm sistemi

BEX-8209
Çok kanallı kızılötesi radyasyon ölçüm sistemi

Radyant yoğunluğun ölçümü, havacılık, havacılık, elektronik, nükleer enerji, malzeme, enerji ve metalurji gibi yüksek teknoloji alanlarının geliştirilmesi için giderek daha önemli hale geliyor. Standart bir radyasyon kaynağı olarak, blackbody termal radyasyon araştırmaları için standart bir nesne olarak kullanılır ve kızılötesi ekipman için mutlak bir standart olarak yaygın olarak kullanılır. Diğer radyasyon kaynaklarını veya kızılötesi sistemleri kalibre etmek için standart olarak da kullanılabilir. Bir ısıtma kaynağı, kızılötesi kamera, kılavuz ray ve kontrolörden oluşan deney cihazı, öğrencilere blackbody kavramını ve radyant sıcaklık ölçümü ilkesini anlamasını sağlar. Radyant sıcaklık ölçümü üzerine renk, malzeme vb.

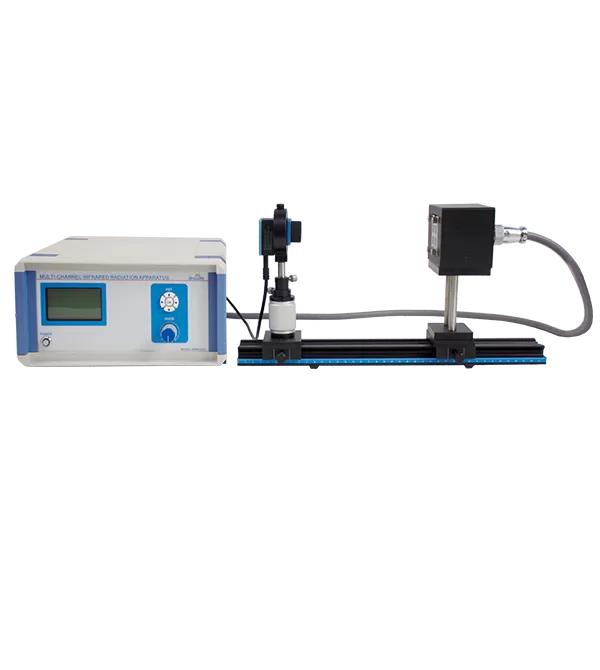

physics lab equipment

BEX-8209 çok kanallı kızılötesi radyasyon ölçüm sisteminin özellikleri

  • PID kontrolüne dayalı kapalı çevrim geri bildirimi sıcaklık kontrol ısıtması.

  • 5 kanallı termokupl sensörleri sıcaklığı gerçek zamanlı olarak izler.

  • Radyasyon kaynağı izleme alanının özerk tanımı ve bölünmesi.

  • Çok kanallı senkronize gerçek zamanlı radyasyon sıcaklık ölçümü için destek.

  • Yanıkları önlemek için radyasyon kaynağının ısıtma sıcaklığını sınırlamak.

  • Radyasyon kaynağının test örnek bloğu değiştirilebilir.

BEX-8209 çok kanallı kızılötesi radyasyon ölçüm sistemi uygulamaları

  • Siyah cisim radyasyonu ve kızılötesi sıcaklık ölçümü prensiplerini anlayın.

  • Radyasyon ölçüm prensibine göre çok kanallı ölçümü uygulayın.

  • Radyasyon ölçüm prensibine göre siyah cisim sıcaklık ölçümü elde edin.

  • Farklı malzemelerin radyasyon ölçümünü ve emisivitesini anlayın.

  • Sıcaklık kalibrasyon yöntemlerini ve uygulama yaklaşımlarını anlayın.

BEX-8209 çok kanallı kızılötesi radyasyon ölçüm sistemi uygulamaları

Deney içeriği ve tipik veriler

BEX-8209 çok kanallı kızılötesi radyasyon ölçüm sisteminin özellikleri

Hayır.

Parça adı

Ana parametre


1


Çok kanallı kızılötesi radyasyon ölçüm cihazı kontrolörü

PID kontrolüne dayalı kapalı çevrim geri bildirimi sıcaklık kontrol ısıtması

5 kanallı termokupl sensörleri gerçek zamanlı olarak sıcaklığı izler

Sıcaklık ölçüm alanının 4 kanallı kalibrasyonunu destekler

Parametreler

2

Çok kanallı kızılötesi radyasyon ölçüm cihazı ısıtma kutusu

180 ℃ kadar ısıtılabilir

3

Parça

Uzunluk 400mm

4

Ayarlanabilir posta tutucu

Ayarlanabilir aralık 25mm

5

Taşıyıcı

Genişlik 50mm

6

Post

Uzunluk 90mm, metrik iplik

7

Kızılötesi termal kamera (bağlantı kablosu ile)

Piksel boyutu: 12 um, kızılötesi çözünürlük: 256 × 192

8

Sıcaklık ölçüm örnek grubu (blackbody)

Yüzey morfolojisi örnekleri dört tip örnek içerir.

9

Sıcaklık ölçüm örnek grubu

Malzeme örnekleri dört çeşit örnek içerir.


Yapılandırma listesi

12NO.

Parça adı

Model

Adet.

1

Çok kanallı kızılötesi radyasyon ölçüm cihazı kontrolörü

BEM-5014

1

2

Çok kanallı kızılötesi radyasyon ölçüm cihazı ısıtma kutusu

BEM-5027

1

3

Parça

BEM-5201-04

1

4

Ayarlanabilir posta tutucu

BEM-5205-25

1

5

Taşıyıcı

BEM-5204-50

1

6

Post

BEM-5209-09

1

7

Kızılötesi termal kamera (bağlantı kablosu ile)

L050005

1

8

Termal kamera montaj tabanı

M030075T2

1

9

Termal kamera adaptör halkası

M030076T2

1

10

Sıcaklık ölçüm örnek grubu (blackbody)

Z010004T1

1

11

Sıcaklık ölçüm örnek grubu

Z010003T1

1
